Aérospatiale

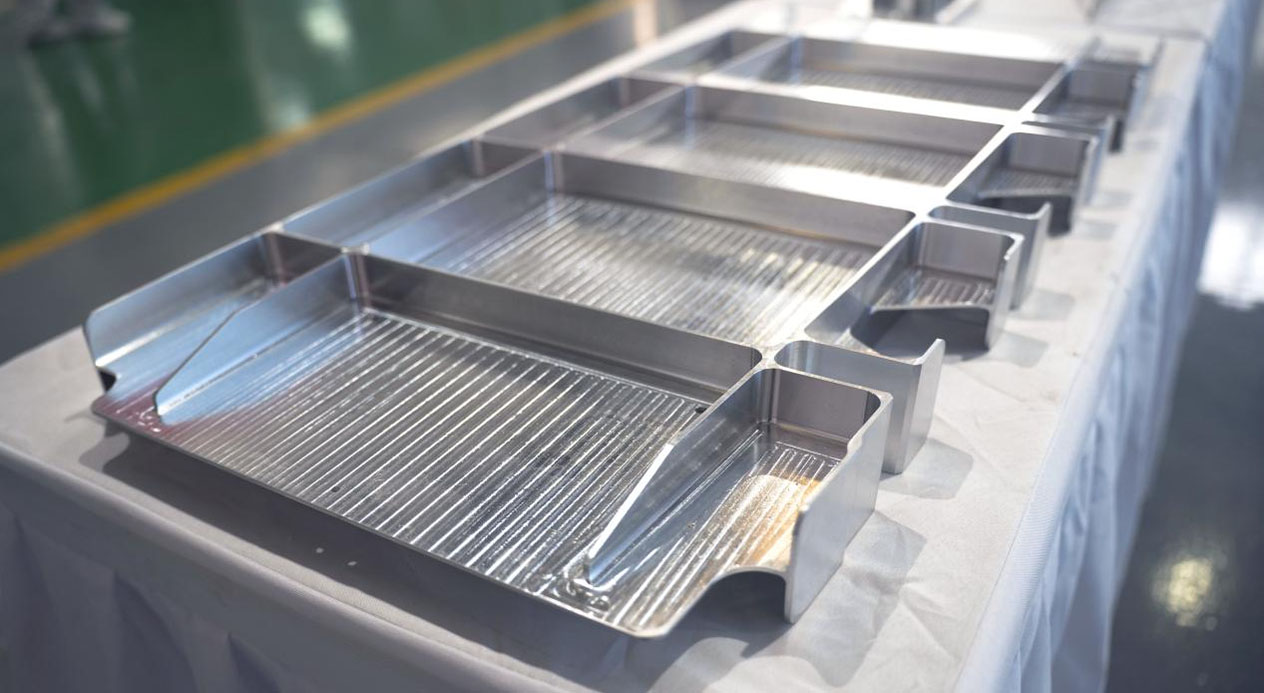

Plan d'usinage du boîtier

Industrie	Aérospatiale
Composante	Version à double bras
Matérielle	6061-T6
Dimensions	96245861
Principaux défis	Taux d'enlèvement de métal élevé, mauvaise rigidité, facile à déformer
Résultats	La déformation et la précision répondaient aux exigences, les zones à angle fermé étaient usinées correctement et l'efficacité de l'usinage était considérablement améliorée.

Défis techniques

Cette pièce présente une structure double face avec un débit copeaux élevé et une faible rigidité ; les bandes de bord de la pièce sont ouvertes et non fermées ; l'épaisseur de la paroi est fine, seulement 2,5 mm, ce qui la rend sujette à la déformation et difficile à maintenir la précision de l'usinage ; il existe de multiples angles fermés, difficiles à usiner.

Solution

Utiliser une machine avec une bonne rigidité pour réduire les vibrations pendant l'usinage, minimiser l'usure des outils et garantir la qualité du traitement ; la machine peut atteindre une accélération de 0,4 G, permettant une vitesse rapide de montée et de descente, évitant ainsi la surcoupe dans les virages due à l'inertie. Tirez pleinement parti de la rigidité de la machine et des capacités de coupe à grande vitesse pour éliminer rapidement la majeure partie du métal, permettant aux copeaux d'évacuer la chaleur générée pendant la coupe, réduisant ainsi la déformation des pièces et améliorant l'efficacité du traitement. Les angles fermés sont usinés avec des outils d'angle spécialisés ou à l'aide d'un équipement à 5 axes pour ajuster l'angle.

Résultats

Cela a résolu efficacement les problèmes clés liés aux pièces ouvertes à paroi mince sujettes à la déformation et aux angles fermés difficiles à usiner, obtenant finalement une déformation contrôlable, une précision qualifiée, des angles fermés entièrement formés et une efficacité améliorée avec un traitement de haute qualité.
