Personnalisation des composants structurels civils haut de gamme

Le principal avantage de Ningqing en matière de « composants structurels civils haut de gamme personnalisés » réside dans sa capacité à « déclasser » systématiquement les équipements et technologies aérospatiaux de premier ordre pour la fabrication civile haut de gamme. Ce qu'il propose n'est pas seulement un produit unique, mais une solution de processus unique couvrant des équipements haut de gamme, des services de traitement personnalisés et des lignes de production numériques complètes.

R&D Force Innovation Livraison à guichet unique

Force de R&D

Les technologies de base de Ningqing découlent des exigences strictes des grands projets aérospatiaux nationaux tels que le gros avion de ligne C919 et les fusées porteuses. Son produit phare, le centre d'usinage à portique mobile à cinq axes à poutre, a une charge de table maximale de 30 tonnes, une précision de positionnement de 0,01 mm et une précision de positionnement répété de 0,005 mm. Sur le marché de niche des équipements d'usinage de composants structurels d'ailes d'avions de grande taille, elle détient plus de 50 % de part de marché.

Innovation

Ningqing est reconnue comme un « petit géant » national spécialisé et innovant. entreprise et s’en tient toujours à une conception avant-gardiste. Son centre d'usinage à portique mobile à cinq axes à poutres de coupe lourde à grande vitesse a été nommé premier équipement majeur de son genre dans la province du Jiangsu en 2024, et son centre d'usinage à portique mobile à grande vitesse à double poutre pour les composants structurels d'avions de grande taille a remporté le troisième prix du progrès scientifique et technologique de l'industrie des machines de Chine. La société détient un total de 136 brevets autorisés, dont 34 brevets d'invention.

Livraison à guichet unique

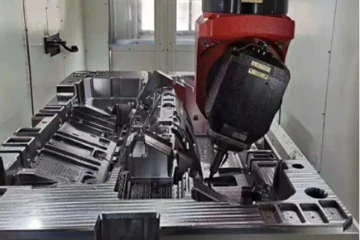

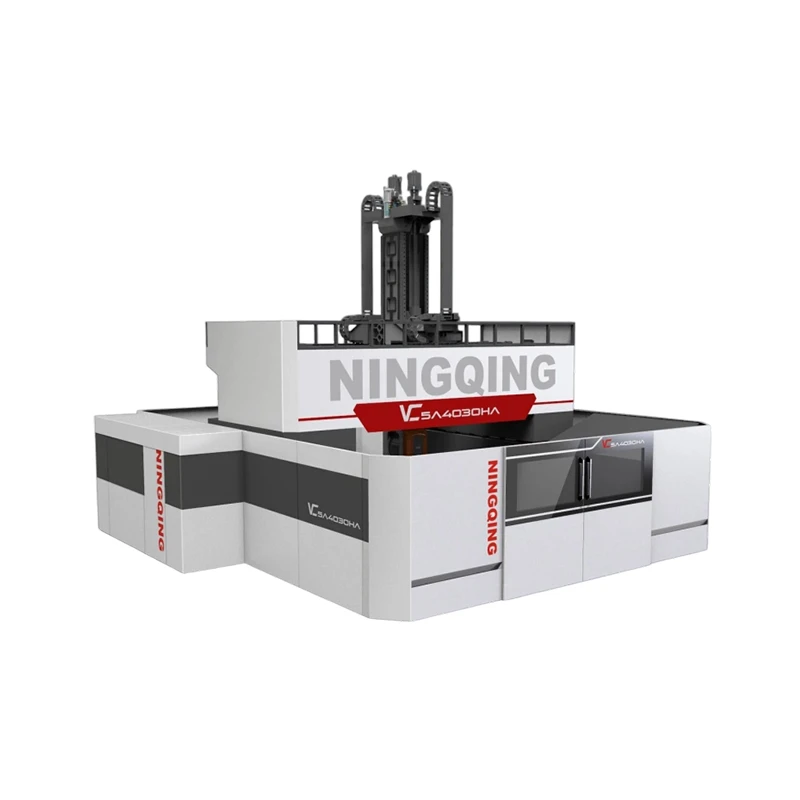

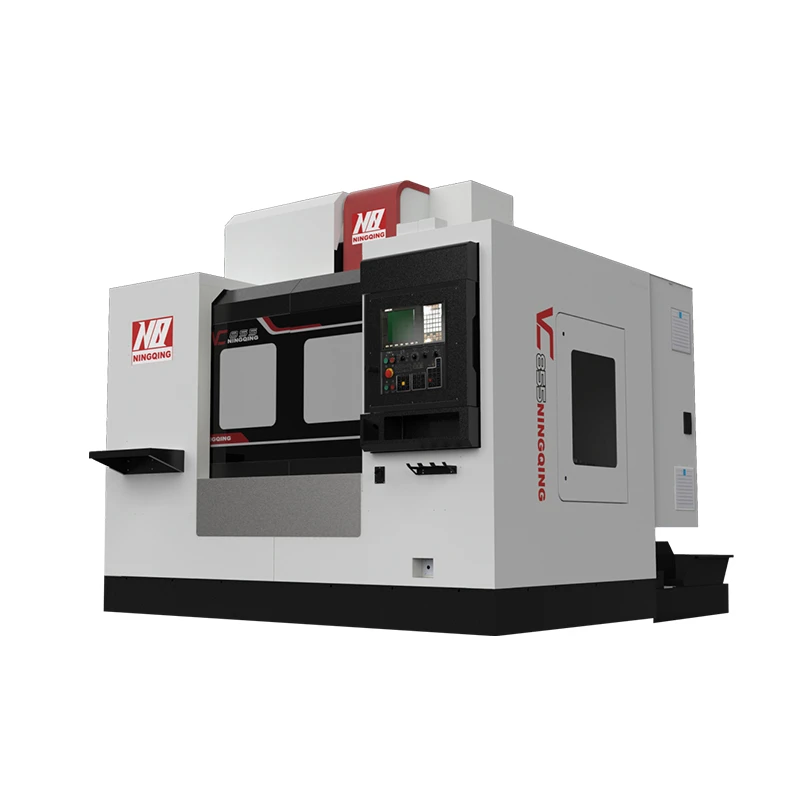

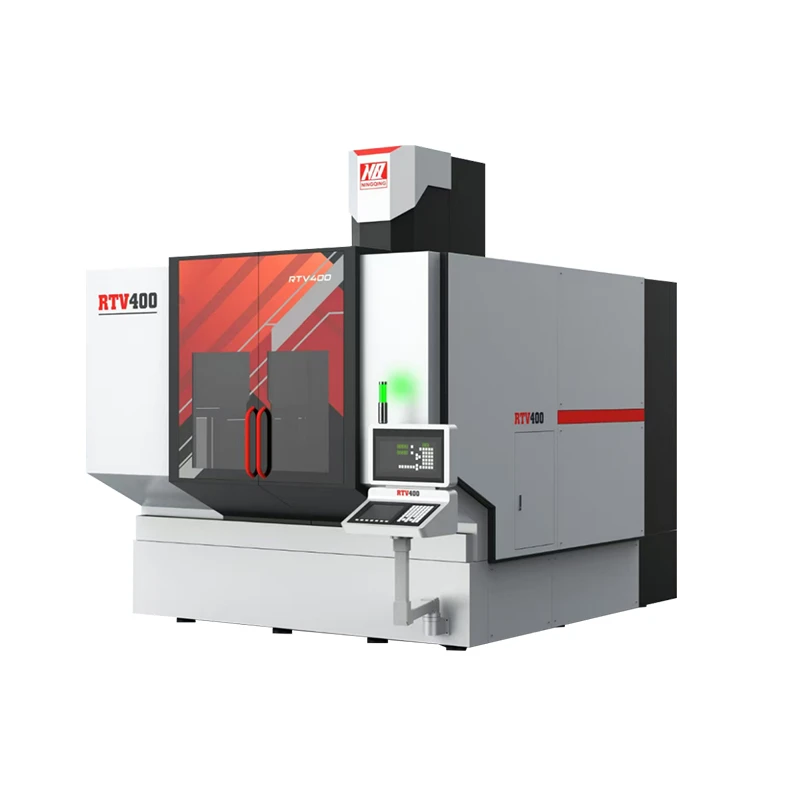

Offre des services à guichet unique depuis la R&D d’équipement et la conception de processus jusqu’à l’intégration de lignes de production automatisées. Sa gamme de produits comprend des centres d'usinage à portique mobile à cinq axes de type poutre, des centres d'usinage à cinq axes de type berceau, des centres d'usinage verticaux/horizontaux, des centres d'usinage de profilés/composites à grande vitesse, et bien plus encore. Ces solutions ont été largement appliquées dans des domaines civils haut de gamme tels que l'aérospatiale, les véhicules à énergies nouvelles, le transport ferroviaire et les moules haut de gamme.

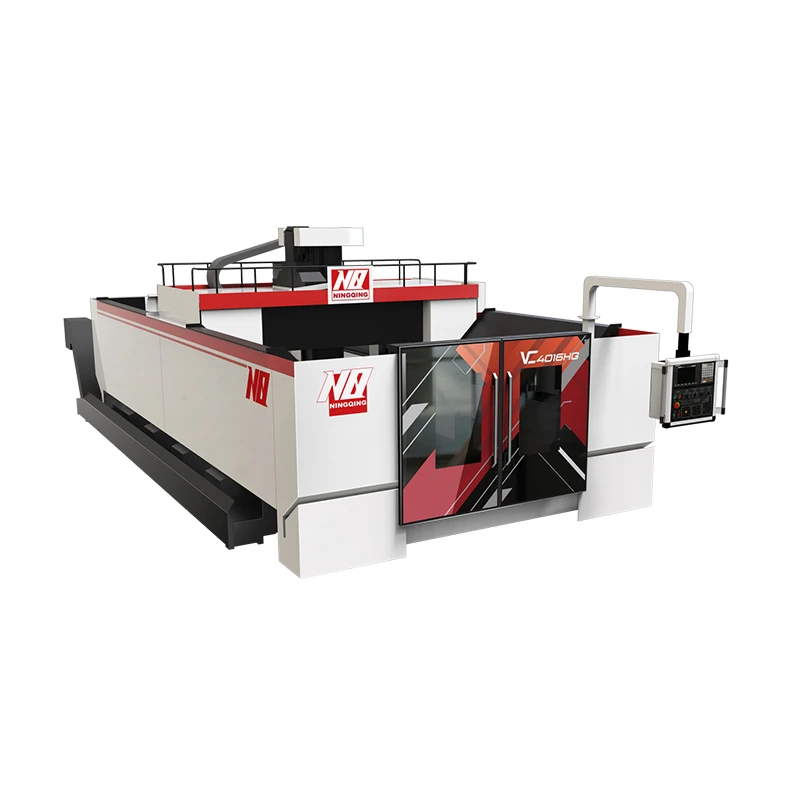

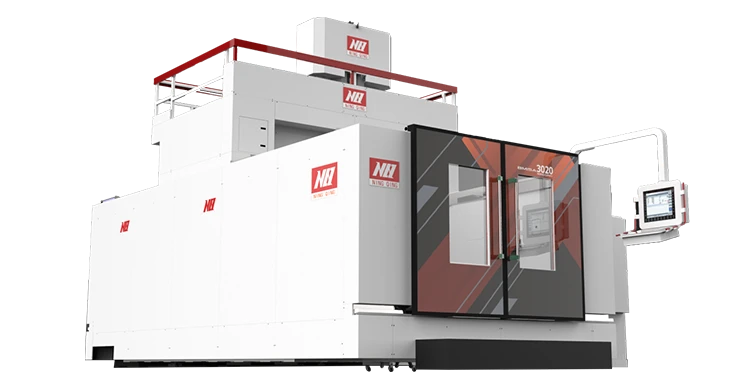

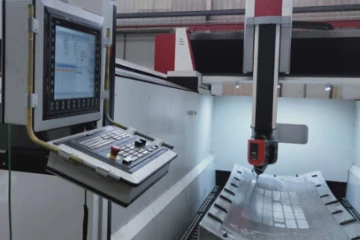

Centre d'usinage à portique CNC à traverse mobile 5 axes simultanés (double tête)

Accélération maximale 0,4G

Déplacement rapide 30 000 mm/min

Vitesse maximale de la broche 24 000 tr/min

Caractéristiques du produit :

1. Performances hautement dynamiques combinées à un taux d'enlèvement de métal élevé dans une structure de type pont, table de travail fixe, capacité de charge élevée ;

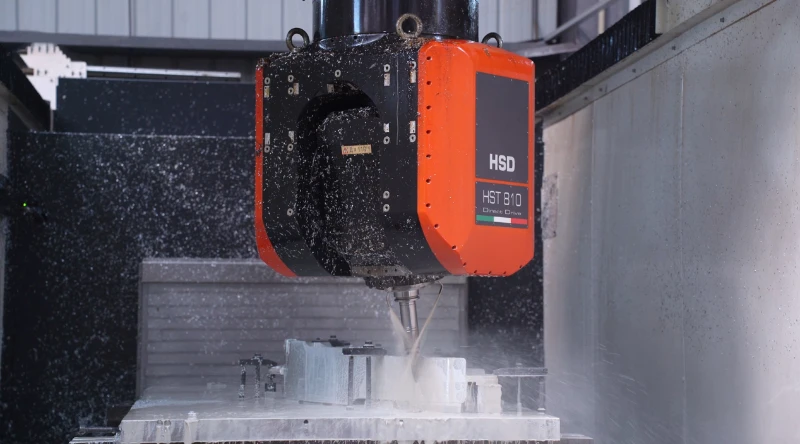

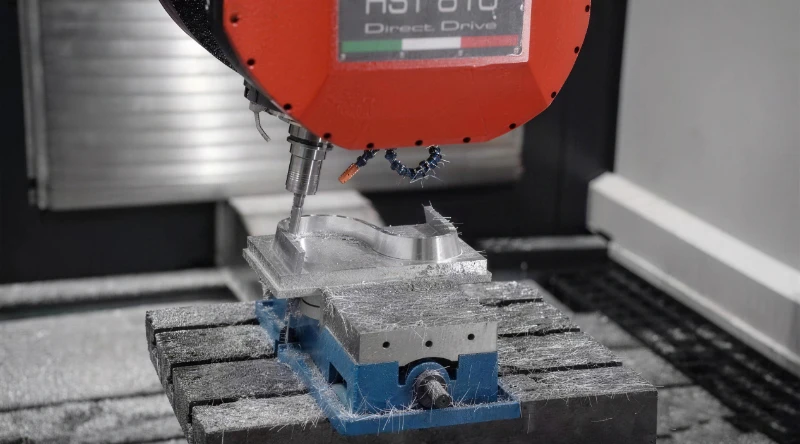

2. Équipé d'un bras à double tête pivotante à entraînement direct, offrant à la fois un couple élevé et une haute précision ;

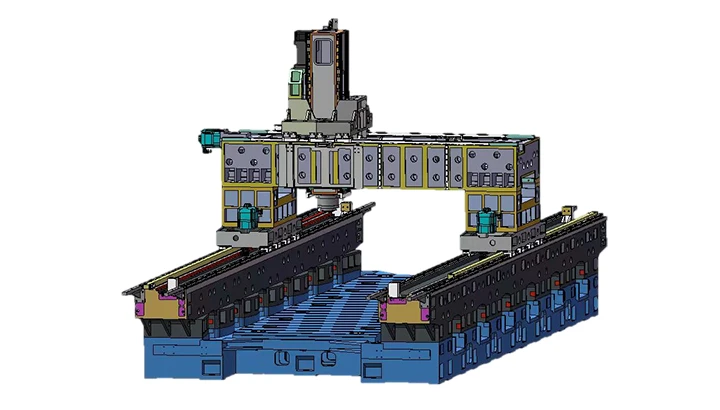

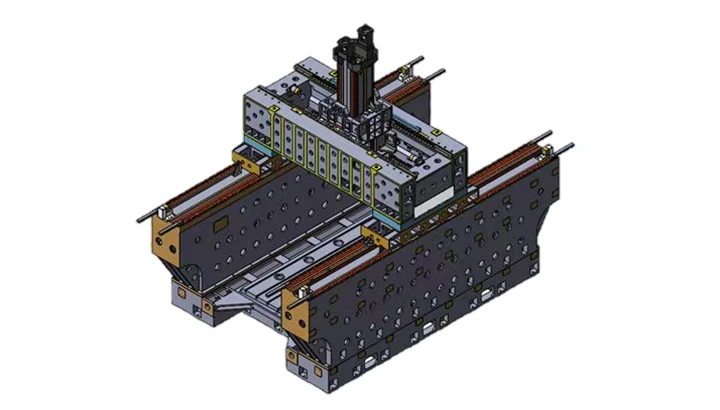

3. La conception symétrique des poutres Box-in-Box assure une répartition uniforme des forces de coupe, réduisant ainsi le basculement ;

4. Traction à double entraînement sur chaque axe, X et Y entraînés par engrenage et crémaillère avec deux moteurs pour un jeu nul ;

5. Les curseurs à rouleaux de grande taille assurent une rigidité élevée ;

6. Compensation dynamique du jeu tout au long du cycle de vie ;

7. protection intelligente avec fonction de rétraction dans le sens normal hors tension ;

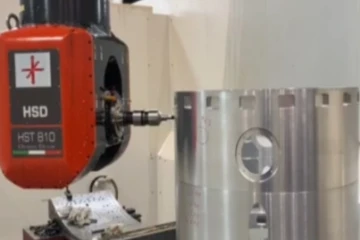

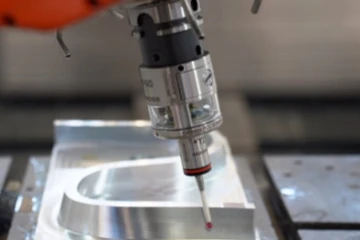

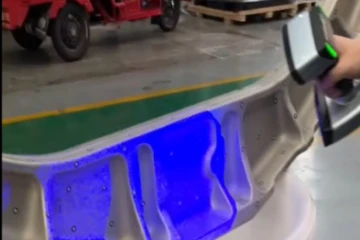

8. Fonctionne avec des outils de mesure en ligne et sans contact, en utilisant la technologie de capteur intégrée pour améliorer la précision et l'efficacité ;

9. D'excellentes mesures de protection isolent efficacement les copeaux de coupe et autres débris de la contamination ;

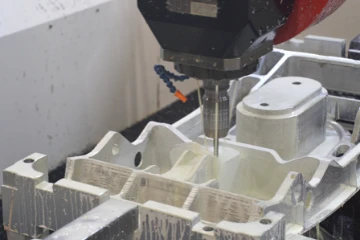

10. Ébauche à haute efficacité et usinage de haute précision pour les composants aérospatiaux de grande taille, difficiles à traiter et facilement déformables ;

11. Évitement des collisions 3D en temps réel, avec protection contre les collisions S02 basée sur la chaîne de mouvement Siemens intégrée, modèles 3D simplifiés de la machine réelle intégrés dans le système CNC 1:1 pour une protection spatiale en temps réel ;

12. Le concept de machine virtuelle crée un jumeau numérique de la machine pour les clients, visualisant chaque instant du processus de production.
